FDスタンド（いわゆるマルチスタンド）のトップのパイプ。これを加工ｼﾏｽ。

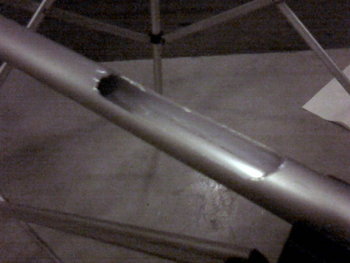

こんな風に長穴開けて。ハンドグラインダーと卓上グラインダーを使い分けて（また会社のか

地面に対して真上に開けておかなくちゃならないし、２本を完全に同一に仕上げたいし。
これは結構気を遣いﾏｽﾀ　ヽ〔ﾟДﾟ〕丿 ﾊｲｽｺﾞｲｽｺﾞｲ

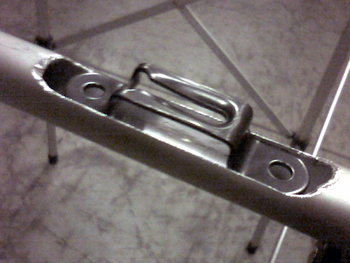

穴が開いたら、前出の「カチット」をオン！ギリギリサイズに作ったからアレですｗｗｗ

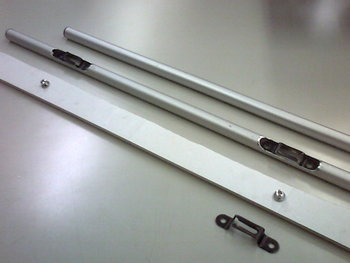

１本出来上がったら、ちょっと確認してみますね。こんな実験道具を作ってみてさ。
天板に例の特殊ビスを打った、という設定での実験ね。

コレ以降、断面図です（見りゃわかるな

①天板とパイプ接近ちう～　|∀･)ｼﾞｰｯ
②スライドちう～　(　´∀｀)bｸﾞｯ!
③合体完了!!!　ｵﾂｶﾚﾁｬ━━(　´∀｀)━━ﾝ!!!!
接続方法は保険として、　「爪付きナット＆蝶ボルト方式」と「配管サドル直打ち方式」を用意してました。
どれも安価で、間違いがないなぁ　いいなぁとは思ってましたけど。
蝶ボルトだと前出のように組み立てに時間がかかるし、配管サドルはメチャクチャ厚みができてしまう・・・
今回のような４枚折りではホントに邪魔になってしまうので、マジ悩みました。
トリマー買ったところで、PINGUさんのように廃材のテーブル部材があるわけじゃないし。
既製品のテーブルからバラシ（中古とかで買ってきて）じゃぁ、それこそ本末転倒　(´ω｀)・・ﾄﾎｰ

ビルトインテーブルのアイデアはパクらせてもらったけど、接続方法だけでもオリジナルにしたかった。これは意地で。
ホムセンで散々時間をかけて悩んで、やっと見つけたのがこの「カチット」。
実は、その時自作の神は「天板に金具をつけて、パイプに特殊ビスを」って言ってたんだけど。
それだと良く考えたら、パイプと天板が浮いて接続、なわけですよ。　（あ、わかんない？うん、わかんなくてイイや＾＾；
これじゃなんだかガタきそうだし。やっぱ長く使いたいからねぇ。無理に悩みを深めてｽﾏｯﾀってワケですｗ

とはいえまだこの実験段階。「カチット」も仮接着しただけ。
これはやはり、天板を切り出して検証してみないとね～。

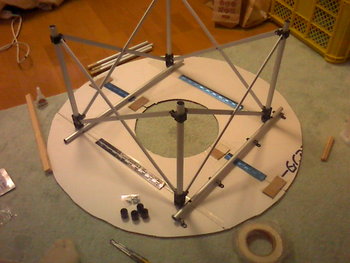

おお。試行錯誤しまくってたトコの画像を見つけたのでハットコ。

さぁ、ビビってないでそろそろ天板切り出さないと、先に進めないぞ～？(ΦωΦ)ﾌﾌﾌ…
